Themen und Lernziele

Da DL immer wichtiger wird und bereits heute die ML Landschaft dominiert, werden wir ziemlich viel Zeit damit verbringen, das Thema gründlich zu erlernen. Die Lerninhalte sind in drei Teile aufgeteilt:

• Deep Learning I
  • MNIST als Beispiel für unstrukturierte Daten
  • Architektur von Artificial Neural Networks (ANNs) und Aktivierungsfunktionen
  • Lernen der Parameter eines ANNs (Gradient Descent, Backpropagation)
  • ANN für einfaches Regressionsproblem
  • Multi-Output Modelle
  • MNIST revisited (inkl. Best Practices)
• Deep Learning II
  • Architektur von Convolutional Neural Networks (CNNs)
  • Beispiel: ResNet-50
  • Anwendung und Transfer Learning
• Deep Learning III
  • Einführung Natural Language Processing (NLP)
  • Word Embeddings
  • Architektur von Recurrent Neural Networks (RNNs)
  • Aktuelle Entwicklungen und Herausforderungen

Heute sprechen wir fast ausschliesslich von Deep Learning (DL), doch eigentlich sind DL Modelle nichts anderes als künstliche neuronale Netzwerke, oder auf Englisch Artificial Neural Networks (ANNs). Man spricht hier von Neural Networks, weil die Erfinder dieser Modelle ursprünglich von der Struktur des menschlichen Gehirns inspiriert wurden. Heutige DL Modelle haben allerdings nur wenig mit dem menschlichen Gehirn zu tun.

Weiterführende Literatur

• Kapitel 10 in ISLR (p. 403 - 411)
• Kapitel 10 - 11 in HOML

Output

Die Zielvariable für Train und Test kann als y_train bzw. y_test aufgerufen werden. Dabei handelt es sich um Vektoren, welche die wahren Zahlenwerte enthalten. Prüfen wir als erstes kurz die Dimensionen der beiden Vektoren. Da es sich um (eindimensionale) Vektoren handelt, gibt uns die Funktion dim() lediglich eine Zahl zurück, die der Anzahl Elemente im Vektor entspricht.

# Überprüfe Dimensionen der Zielvariable
dim(y_train)
dim(y_test)

Aus obigem Code-Output sehen wir, dass der Trainingsdatensatz 60’000 Zahlen und der Testdatensatz 10’000 Zahlen enthält. Als nächstes transformieren wir die beiden Vektoren in Faktoren, denn es handelt sich hier ja um ein Klassifikationsproblem und wir behandeln die 10 Zahlen als Kategorien (oder Klassen):

# In Faktoren transformieren
y_train1 <- factor(y_train)
y_test1 <- factor(y_test)

Input-Daten

Die Input-Variablen sind etwas komplexer, denn es handelt sich hier ja um Bilder von handgeschriebenen Zahlen. Die Input-Daten können als x_train bzw. x_test aufgerufen werden. Schauen wir uns doch in einem ersten Schritt die Dimensionen der Input-Daten etwas genauer an, um zu verstehen, was z.B. in x_train drin ist:

# Überprüfe Dimensionen der Input-Daten
dim(x_train)
dim(x_test)

Wir sehen, dass die Input-Daten drei Dimensionen haben, da dim() uns drei Zahlen ausgibt. Es handelt sich bei x_train und x_test um eine R-Datenstruktur, die wir bisher noch nicht kennen gelernt haben, nämlich 3-dimensionale Arrays. Es ist allerdings einfacher, wenn wir uns diese 3-D Arrays als einen Stapel von (2-dimensionalen) Matrizen vorstellen. In diesem Stapel repräsentiert jede Matrix ein Bild. Wir können uns das wie folgt vorstellen (hier der Einfachheit halber nur 3 Bilder):

Die drei gestapelten \(12 \times 12\) Matrizen entsprechen drei (ziemlich verpixelten) Bilder von handgeschriebenen Zahlen. Wie der Output der dim() Funktion zeigt, haben die Bilder im MNIST Datensatz eine Grösse von \(28 \times 28\) Pixel. Ich habe im obigen Beispiel der Einfachheit halber nur \(12 \times 12\) Pixel Bilder visualisiert.

Schauen Sie sich nun den Output der dim() Funktion nochmals genau an und beantworten Sie folgende Fragen:

Mithilfe der eckigen Klammern (z.B. x_train[]) können wir indexen, d.h. wir können gewisse Elemente aus dem 3-D Array extrahieren und anschauen. Schauen wir uns doch mal die Dimensionen des ersten Bilds im Trainingsdatensatz an:

# Dimensionen des ersten Bilds im Trainingsdatensatz
dim(x_train[1, , ])

Wie erwartet handelt es sich um eine \(28 \times 28\) Matrix, also um eine Matrix mit 28 Zeilen und 28 Spalten. Jedes Element der Matrix repräsentiert ein Pixel im Bild. Das Element in der ersten Zeile der ersten Spalte ist das Pixel im linken oberen Ecken des Bilds. Wichtig: es handelt sich hier um sogenannte Grayscale Bilder. Das bedeutet, dass jeder Pixelwert jeweils die Dunkelheit des jeweiligen Pixels angibt.

Mit der Funktion prmatrix() können wir uns die Matrix (oder zumindest einen Teil davon, denn ich indexe die Zeilen 5-26 und die Spalten 5-21) mal anzeigen lassen. Sehen Sie um welche Zahl es sich handelt?

# Matrix des ersten Trainingsbild anzeigen lassen
prmatrix(x_train[1, 5:26, 5:21], rowlab = rep("", 28), collab = rep("", 28))

Wir können mit R die Matrix als Heatmap anzeigen lassen. Dazu müssen wir aber zuerst die Graustufen definieren:

# Definiere Grauabstufungen
grays <- rgb(red = (0:255)/255, blue = (0:255)/255, green = (0:255)/255)

# Visualisiere erstes Bild
heatmap(x_train[1, , ], Rowv = NA, Colv = NA, revC = T, col = grays, scale = "none")

Wir haben gesehen, dass die Input-Daten als 3-D Array gespeichert sind. Um die Input-Daten in Modellen zu verwenden, wollen wir sie in ein zweidimensionales Datenformat bringen (eine Matrix oder einen Data Frame), in dem eine Zeile ein Bild ist und die Spalten die Pixelwerte bezeichnen. Wir transformieren also die Bildmatrix in lange Vektoren. Jedes Bild wird so in einen Zeilenvektor der Länge \(28 \cdot 28 = 784\) transformiert. Folgende Abbildung zeigt das Vorgehen schematisch für ein Bild:

In R kann man diesen Schritt sehr einfach bewerkstelligen, indem man die Dimensionen der beiden Arrays (x_train und x_test) von Hand ändert zu c(60000, 784) (für den Trainingsdatensatz).

# Transformieren 3-D Array zu 2-D Matrix
dim(x_train) <- c(60000, 28 * 28)
dim(x_test) <- c(10000, 28 * 28)

# Überprüfe Dimensionen in Trainingsdatensatz
dim(x_train)

Ganz am Schluss skalieren wir die Input-Daten, indem wir jeden Wert durch 255 dividieren. Warum 255? Das ist die maximale Anzahl Farbabstufungen. Wenn ein Pixel den Wert 255 hat, dann ist es ein schwarzes Pixel. Durch die Skalierung hat jedes Pixel einen Wert zwischen 0 und 1. Durch die Skalierung der Input-Daten verkürzt sich für viele Machine Learning Modelle die Trainingszeit, insbesondere für die Gradient Descent Methode, welche wir bald kennen lernen werden.

# Scaling
x_train1 <- x_train1 / 255
x_test1 <- x_test1 / 255

Input und Hidden Layer

Das oben abgebildete ANN hat drei sogenannte Layer:

• Input Layer
• Hidden Layer
• Output Layer

Später werden wir sehen, dass ein ANN mehr als einen Hidden Layer haben kann. Das ist vor allem dann nötig, wenn wir es mit sehr komplexen Problemen zu tun haben. Wenn wir mehrere Hidden Layers haben, sprechen wir von tiefen ANNs. Das ist übrigens der Ursprung des Ausdrucks Deep Learning.

Der Input Layer enthält drei sogenannte Input Neurons. Das erste Neuron nimmt immer den Wert 1 an. Es hilft uns dabei, im Modell eine Konstante zu integrieren (ähnlich wie bei der linearen Regression der Parameter \(b_0\)). Das zweite Neuron nimmt den jeweiligen Wert der ersten Input Variable \(x_1\) an und das dritte Neuron den jeweiligen Wert der zweiten Input Variable \(x_2\). Für eine Beobachtung \(i\) mit \(x_{i1}=2\) und \(x_{i2}=4\) gibt der Input-Layer z.B. die Werte 1, 2 und 4 weiter an den Hidden Layer.

Wir sehen in obiger Abbildung, dass jedes Input Neuron mit jedem Neuron im Hidden Layer verbunden ist. Das heisst, jedes Input Neuron füttert seinen jeweiligen Wert jedem Neuron im Hidden Layer. Weil alle Input Neurons mit allen Neurons im Hidden Layer verbunden sind, spricht man hier in der englischsprachigen Literatur von einem fully connected oder dense Layer (in Bezug auf den Hidden Layer).

Die Input Neurons füttern also ihre jeweiligen Werte den Neurons im Hidden Layer. Doch was heisst das genau? Dazu schauen wir uns nur mal einen Teil des obigen ANNs an:

Was passiert in dem ersten Neuron im Hidden Layer? In einem ersten Schritt bilden wir eine gewichtete Summe der Werte der Input Neurons (darum enthält jedes Neuron im Hidden Layer das Summenzeichen \(\sum\)). Wir bezeichnen diese gewichtete Summe als \(z_1^{(1)}\). Die hochgestellte \(^{(1)}\) sagt uns, dass es sich um den ersten (Hidden) Layer handelt (der Input Layer wird hier nicht gezählt). Die tiefgestellte \(1\) sagt uns, dass es sich um das erste Neuron (im Hidden Layer) handelt. Die gewichtete Summe wird wie folgt gerechnet:

\[ \begin{aligned} z_1^{(1)} &= w_{10}^{(1)}\cdot 1 + w_{11}^{(1)}\cdot x_1 + w_{12}^{(1)}\cdot x_2\\ &= w_{10}^{(1)} + w_{11}^{(1)}\cdot x_1 + w_{12}^{(1)}\cdot x_2 \end{aligned} \]

Wir berechnen also im ersten Neuron eine gewichtete Summe bestehend aus einer Konstante \(w_{10}^{(1)}\) (auch Bias genannt) sowie den Inputs multipliziert mit dem jeweiligen Gewicht.

Wir haben oben gesehen, dass wir für jedes Neuron im Hidden Layer drei Gewichte benötigen (je eines pro Input Neuron). Es stellt sich folgende Frage:

Aktivierungsfunktionen

In einem zweiten Schritt übergeben wir die gewichteten Summen, die wir in den Neurons des Hidden Layers berechnet haben, einer Aktivierungsfunktion. Wir nennen diese Funktion einfach mal \(g()\) (das S-förmige Symbol in den Neurons in obiger Abbildung soll diese Aktivierung darstellen). Wir können die gewichtete Summe des ersten Neurons wie folgt in die Aktivierungsfunktion einsetzen:

\[ g(z_1^{(1)}) = g(w_{10}^{(1)} + w_{11}^{(1)}\cdot x_1 + w_{12}^{(1)}\cdot x_2) \]

Was ist so eine Aktivierungsfunktion überhaupt? Eine Aktivierungsfunktion kann ein Neuron aktivieren, wie es der Name ja bereits andeutet. Ob ein Neuron aktiviert wird oder nicht, hängt von der gewichteten Summe ab. Ist die gewichtete Summe gross, so wird das Neuron aktiviert und es wird ein Signal weitergeleitet an den nächsten Layer. Wenn die gewichtete Summe klein ist, dann wird kein Signal oder nur ein schwaches Signal an den nächsten Layer weitergeleitet.

Welche Form nimmt diese Aktivierungsfunktion \(g()\) an? Historisch wurde vor allem die Sigmoid Aktivierungsfunktion verwendet. Wir kennen diese Funktion bereits von der logistischen Regression. Zur Erinnerung:

\[ g(z) = \frac{e^z}{1+e^z}=\frac{1}{1+e^{-z}} \]

Für jeden Wert von \(z\) gibt uns die Funktion \(g(z)\) einen Wert zwischen 0 und 1 zurück. Grafisch sieht die Sigmoid Funktion folgendermassen aus:

# Probieren Sie die Sigmoid Funktion mit R zu implementieren.
sigmoid <- function(z){"IHR CODE"}

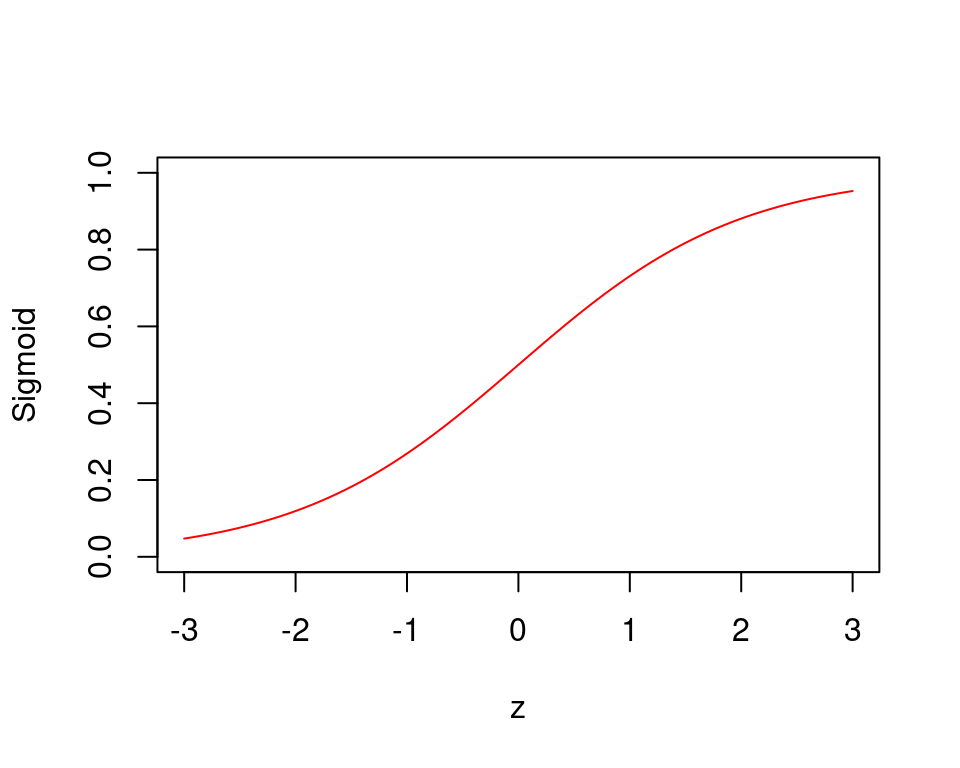

# Plot der Funktion
curve(sigmoid, from = -3, to = 3, xlab = "z", ylab = "Sigmoid", ylim = c(0,1), col = "red")

# Sigmoid Funktion
sigmoid <- function(z){1 / (1 + exp(-z))}

# Plot der Funktion
curve(sigmoid, from = -3, to = 3, xlab = "z", ylab = "Sigmoid", ylim = c(0,1), col = "red")

Wir können also nun die zwei Berechnungsschritte, die im ersten Neuron des Hidden Layers stattfinden, wie folgt zusammenfassen:

\[ g(w_{10}^{(1)} + w_{11}^{(1)}\cdot x_1 + w_{12}^{(1)}\cdot x_2) = \frac{1}{1+e^{-(w_{10}^{(1)} + w_{11}^{(1)}\cdot x_1 + w_{12}^{(1)}\cdot x_2)}} \]

Die Sigmoid Funktion ist allerdings bei weitem nicht die einzige Aktivierungsfunktion. Heute wird für die Aktivierung der Neurons in den Hidden Layers for allem die ReLU Funktion verwendet. ReLU steht für Rectified Linear Unit und die Funktion ist wie folgt definiert:

\[ g(z) = \begin{cases} 0\, ,& z < 0 \\ z ,& z\geq 0 \end{cases} \]

Die Funktion ist eigentlich ganz simpel. Solange die gewichtete Summe negativ ist, nimmt die Funktion den Wert 0 an. Erst wenn die gewichtete Summe im positiven Bereich liegt, nimmt die Funktion andere Werte an. Sie steigt nämlich von 0 an linear mit einer Steigung von 1. Grafisch sieht das folgendermassen aus:

# Probieren Sie die ReLU Funktion mit R zu implementieren.
relu <- function(z){"IHR CODE"}

# Plot der Funktion

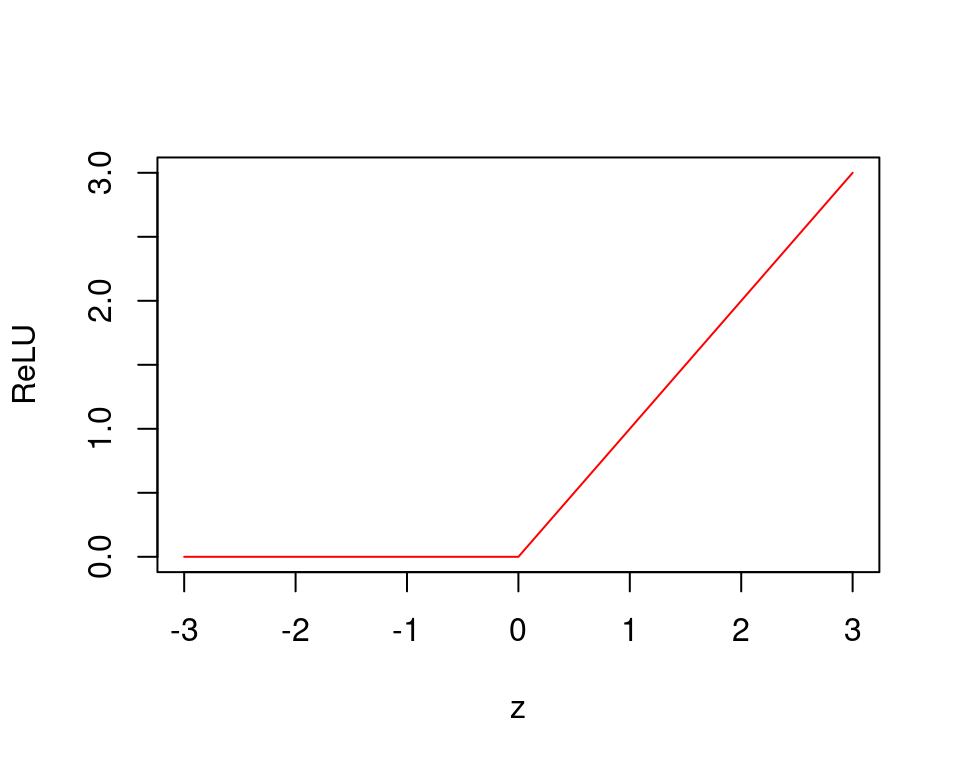

curve(relu, from = -3, to = 3, xlab = "z", ylab = "ReLU", col = "red")

# ReLU Funktion
relu <- function(z){ifelse(z < 0, 0, z)}

# Plot der Funktion
curve(relu, from = -3, to = 3, xlab = "z", ylab = "ReLU", col = "red")

Wir können uns noch kurz eine andere Interpretation dieser Aktivierungen im Hidden Layer anschauen. Was passiert ist folgendes: wir generieren eine Transformation der Input Variablen \(x_1\) und \(x_2\) mithilfe der Gewichte sowie der Aktivierungsfunktion. Die Transformation ist dann in einem gewissen Sinn eine neue Variable (ein neues Feature). Das ist gemeint mit dem in der Einleitung erwähnten automatischen Feature Engineering Prozess. Weil jedes Neuron im Hidden Layer andere Gewichte hat, ist jede Transformation unterschiedlich, d.h. jedes Neuron generiert ein anderes neues Feature.

Output Layer

Nun ist es erstmal Zeit für eine kurze Zusammenfassung. Wir haben ein ANN mit drei Layers angeschaut. Das ANN hat einen Input Layer, einen Hidden Layer und einen Output Layer. Wir haben gesehen, dass der Input Layer die Werte der Variablen \(x_1\) und \(x_2\) sowie eine 1 an jedes Neuron im Hidden Layer übergibt. Diese rechnen dann eine gewichtete Summe, welche wiederum der Aktivierungsfunktion (Sigmoid oder ReLU) übergeben wird. So produziert jedes Neuron im Hidden Layer einen Output, die Aktivierung. Doch was passiert damit?

Die Aktivierungen der drei Neurons im Hidden Layer, also \(g(z_1^{(1)})\), \(g(z_2^{(1)})\) und \(g(z_3^{(1)})\), werden an den Output Layer übergeben. Ausserdem fügen wir erneut einen Bias Term (d.h. ein Neuron mit dem Wert 1) zum Hidden Layer hinzu.

Wie vorhin können wir mit den Gewichten des Output Layers eine gewichtete Summe errechnen:

\[ \begin{aligned} z_1^{(2)} &= w_{10}^{(2)}\cdot 1 + w_{11}^{(2)}\cdot g(z_1^{(1)}) + w_{12}^{(2)}\cdot g(z_2^{(1)}) + w_{13}^{(2)}\cdot g(z_3^{(1)})\\ &= w_{10}^{(2)} + w_{11}^{(2)}\cdot g(z_1^{(1)}) + w_{12}^{(2)}\cdot g(z_2^{(1)}) + w_{13}^{(2)}\cdot g(z_3^{(1)}) \end{aligned} \]

Ob diese gewichtete Summe nochmals einer Aktivierungsfunktion übergeben wird, hängt vom Problem ab:

• Wenn wir das ANN verwenden, um ein Regressionsproblem zu lösen, dann ist die gewichtete Summe des Output Neurons das Endresultat, oder in anderen Worten der Output unseres Modells (z.B. der vorhergesagte Hauspreis). Wir bezeichnen diesen Output als \(\hat{y}=z_1^{(2)}\).
• Falls wir das ANN aber verwenden, um ein Klassifikationsproblem zu lösen, dann verwenden wir auch im Output Neuron nochmals eine Aktivierungsfunktion, typischerweise die Sigmoid Funktion. Wir wissen ja bereits, dass die Sigmoid Funktion einen Wert zwischen 0 und 1 zurückgibt. Dieser Wert kann als Wahrscheinlichkeit interpretiert werden. Wir bezeichnen diesen Output als \(\hat{y}=g\left(z_1^{(2)}\right)\).

Wir haben in diesem Abschnitt ein sehr einfaches ANN betrachtet, das einen Input Layer, einen Hidden Layer und einen Output Layer hat. Von nun an werden wir uns etwas komplexere ANN anschauen, diese werden jedoch immer einen Input Layer und einen Output Layer haben. Was aber variieren kann, sind die Anzahl Hidden Layers. Je mehr Hidden Layers wir haben, desto tiefer (“deep”) ist unser Modell. Für komplexe Probleme (z.B. Bilderkennung) braucht es sehr tiefe ANN mit vielen Hidden Layers. Es ist also im Ermessen von Ihnen als Data Scientist*in, wie viele Hidden Layers Sie ins Modell aufnehmen. Ausserdem müssen Sie für jeden Hidden Layer bestimmen, wie viele Neurons der Layer enthalten soll. Wir werden etwas später sehen, was die sogenannten Best Practices sind, um diese Modellierungsentscheidungen zu treffen.

Zuerst etwas Notation

Bevor wir in das Thema einsteigen, müssen wir etwas Notation einführen. Wir haben bereits oben gesehen, dass wir den Output eines ANN mit \(\hat{y}_i\) bezeichnen. Die tiefgestellte \(i\) bezeichnet, um welche Beobachtung es sich handelt und \(i\) kann einen Wert zwischen \(1\) und \(n\) annehmen, wobei \(n\) die gesamte Anzahl Beobachtungen bezeichnet. Im Fall von Regressionsproblemen handelt es sich bei \(\hat{y}_i\) um irgendeinen numerischen Wert (z.B. den vorhergesagten Hauspreis für Beobachtung \(i\)). Im Fall von Klassifikationsproblemen handelt es sich bei \(\hat{y}_i\) hingegen um eine Wahrscheinlichkeit. Wir bezeichnen den wahren Wert der Zielvariable bzw. des Outputs als \(y_i\) (also ohne Hausdach).

Neben der Output Variable haben wir natürlich auch die Input-Variablen. \(x_{i1}\) bezeichnet den Wert der ersten Input-Variable für die \(i\)-te Beobachtung, \(x_{i2}\) bezeichnet den Wert der zweiten Input-Variable für die \(i\)-te Beobachtung, usw. Oben haben wir den Beobachtungsindex \(i\) der Einfachheit halber ignoriert. Nun sind wir bereit, uns anzuschauen, wie die Gewichte optimal erlernt werden.

Loss Funktionen

Um die bestmöglichen Parameter für unser ANN zu finden, lösen wir (wie bereits für andere ML Modelle gesehen) ein Optimierungsproblem und zwar wollen wir eine Kostenfunktion minimieren. In der englischsprachigen Literatur spricht man in diesem Zusammenhang von einer Loss (dt. Verlust) Funktion.

Gradient Descent

Wir haben oben gelernt, dass wir die Gewichte so setzen möchten, dass die Loss Funktion möglichst klein wird. Doch wie finden wir diese optimalen Gewichte? Dazu werden wir einen Lernalgorithmus verwenden, mit dem wir uns iterativ den optimalen Gewichten annähern. Der typischerweise verwendete Algorithmus ist enorm populär und heisst Gradient Descent.

Wir werden Gradient Descent dazu verwenden, die optimalen Gewichte \(\mathbf{w}^*\) zu finden, so dass die Loss Funktion \(J(\mathbf{w}^*)\) so klein wie möglich (d.h. minimal) ist. Um den Gradient Descent Algorithmus zu verstehen, wenden wir ihn jetzt aber erst mal für ein einfacheres Problem an. Anstelle der Loss Funktion wollen wir die Funktion \(f(x) = x^2\) minimieren. Oder anders gesagt, wir suchen den optimalen Wert \(x^*\), so dass \(f(x^*)\) minimal ist.

Warum ist die Lernrate wichtig?

Sie haben es vielleicht bereits gemerkt: wenn Sie einen zu kleinen Wert für die Lernrate setzen, dann konvergiert der Algorithmus nur langsam zum Minimum. Wenn Sie hingegen einen zu grossen Wert für die Lernrate festlegen, dann kann es vorkommen, dass der Algorithmus wortwörtlich über das Ziel hinausschiesst und sich dem Minimum annähert, indem er hin- und herspringt. In unserem Beispiel ist das nicht so schlimm, da der Algorithmus immer das Minimum findet (Ausnahme: \(\alpha=1.0\)). Wenn Sie dann allerdings später Loss Funktionen minimieren wollen, dann kann es vorkommen, dass der Gradient Descent das Optimum nie findet, wenn Sie einen zu grossen Wert für die Lernrate festgelegt haben. Wir wollen also grundsätzlich langsam lernen.

Im obigen Beispiel ist die zu optimierende Funktion sehr regulär (man spricht hier auch von konvexen Funktionen) und dementsprechend findet der Gradient Descent Algorithmus das Minimum sehr schnell und noch fast wichtiger: es gibt nur ein globales Minimum (und keine lokalen Minima). In untenstehender Abbildung (Quelle: HOML, p. 140) sehen Sie eine (nicht-konvexe) Loss Funktion mit einem lokalen und einem globalen Minimum. Je nach Initialisierung findet der Algorithmus das lokale oder das globale Minimum, wobei ersteres suboptimal ist. Wenn wir rechts starten, dann besteht die Gefahr, dass wir zu früh stoppen und dadurch das globale Minimum gar nicht erst finden.

Backpropagation Algorithmus

Der Backpropagation Algorithmus ist der Aspekt des Deep Learnings, den viele als den kompliziertesten Teil beurteilen. Aber eigentlich ist die Mathematik, die hier verwendet wird, nicht schwierig. Wir werden uns anhand des einfachen ANNs aus dem vorherigen Abschnitt kurz überlegen, was der Backpropagation Algorithmus macht. Wenn Sie den Gradient Descent Algorithmus verstanden haben, dann ist das schon die halbe Miete.

Wir haben in einem ersten Schritt die Loss Funktionen für das Regressions- und das Klassifikationsproblem kennen gelernt. Wir wollen alle Gewichte des ANNs (geschrieben als \(\mathbf{w}\)) so setzen, dass die Loss Funktion so klein wie möglich wird.

Im vorherigen Abschnitt haben wir anhand eines einfachen Beispiels (\(f(x)=x^2\)) gesehen, dass wir das Minimum einer Funktion mit dem Gradient Descent Algorithmus finden können. Die Hauptzutat dazu war die erste Ableitung der Funktion nach deren Argument \(x\).

Der komplizierteste Teil ist nun, dass die (partiellen) Ableitungen der Loss Funktion nach den Gewichten nicht ganz so einfach zu rechnen sind wie im Fall der einfachen Funktion \(f(x)=x^2\). Erstens müssen wir für jedes Gewicht eine separate partielle Ableitung rechnen und zweitens sind die partiellen Ableitungen selber nicht ganz so einfach, weil die Modellarchitektur von ANNs ziemlich verschachtelt ist.

Vermeidung von Overfitting

Wenn wir den Backpropagation Algorithmus uneingeschränkt anwenden, dann führt das unweigerlich zu Overfitting, denn ANNs sind enorm flexible Modelle und die Gewichte werden sich so lange anpassen bis das ANN die Trainingsdaten fast perfekt abbildet. Wir wollen dieses Overfitting aber unbedingt vermeiden! Dazu gibt es verschiedene Methoden.

Eine ganz einfache Art, das Overfitting zu vermeiden ist das sogenannte Early Stopping. Die Idee ist, dass wir den Backpropagation Algorithmus nur so lange laufen lassen bis der Loss auf einem separaten Validierungsdatensatz (Beobachtungen, die nicht für das Training verwendet werden) nicht mehr sinkt. Das ist eine sehr einfache, aber effektive Art Overfitting zu vermeiden.

Eine andere Form haben wir bereits kennen gelernt: Regularisierung. Wir fügen einen Ridge oder Lasso Regularisierungsterm zur Loss Funktion hinzu.

Eine dritte Form zur Vermeidung von Overfitting ist Dropout Learning. Die Idee ist, dass bei jedem Gradient Descent Schritt (für jede Beobachtung \(i\) separat) eine vorgegebene Anzahl zufällig ausgewählter Neurons im Hidden Layer nicht berücksichtigt werden. Dadurch vermeiden wir, dass sich die Neurons im Hidden Layer allzu stark spezialisieren und Noise in den Daten abbilden.

Hier nun einige Übungen zu ANNs:

Initialisierung der Gewichte

Warum findet das ANN keine gute Lösung, wenn alle Gewichte zu Beginn 0 betragen, also mit Nullen initialisiert sind? Das Problem ist, dass in diesem Fall die Neurons im Hidden Layer nicht unterscheidbar sind und sich auch nach vielen Backpropagation Iterationen nicht unterscheiden. Das ANN hat dann effektiv nur ein Neuron, auch wenn die Architektur ganz viele Neurons enthält. Es ist also äusserst wichtig, dass die Gewichte zufällig initialisiert werden. Z.B. kann man die ursprünglichen Gewichte aus einer Standardnormalverteilung mit Mittelwert 0 und Standardabweichung 1 ziehen.

Backpropagation Step-by-Step

In dem Foliensatz schauen wir uns nun den Backpropagation Algorithmus für das einfache Beispiel Schritt für Schritt an.

Regressionsproblem

Wenn wir ein Regressionsproblem mit mehreren Output Variablen (Zielvariablen) mit einem ANN rechnen wollen, dann können wir einfach für jede Output Variable ein separates Neuron im Output Layer hinzufügen. Hier ein Beispiel mit zwei Output Variablen.

Wir sehen, dass beide Neurons im Output Layer mit den Aktivierungen sowie dem Bias aus dem Hidden Layer gefüttert werden. Weil wir uns hier das Regressionsproblem anschauen, wird in den Output Neurons lediglich eine gewichtete Summe gerechnet, die dann auch gleich der Output des Modells ist. Es gilt allerdings zu erwähnen, dass auch im Regressionsproblem eine Aktivierung möglich ist, z.B. dann wenn die Outputs nicht negativ sein dürfen. In dem Fall kann die ReLU Funktion verwendet werden.

Klassifikationsproblem

Wir haben oben bereits gelernt, dass wir ein ANN mit einem Neuron im Output Layer verwenden können, wenn ein Klassifikationsproblem mit einer Output Variable vorliegt. In diesem Fall verwenden wir im Output Neuron die Sigmoid Aktivierungsfunktion, um die gewichtete Summe in eine Wahrscheinlichkeit zu überführen.

Selbstverständlich können wir auch für das Klassifikationsproblem ein Multi-Output Modell rechnen, das gleichzeitig mehrere Output Variablen vorhersagt.

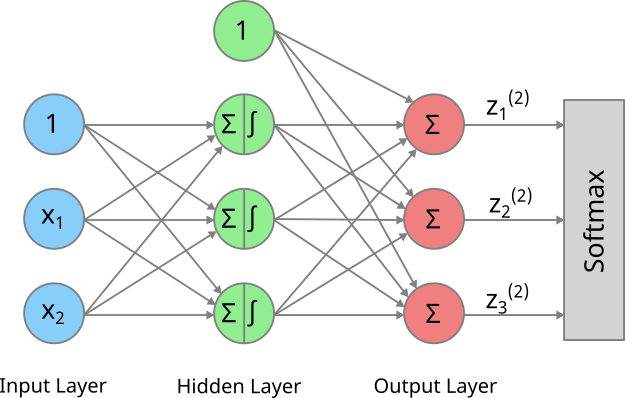

Das häufigere Problem ist allerdings, dass wir ein Klassifkationsproblem lösen wollen, das mehr als zwei Klassen hat. Wenn es sich also nicht um ein binäres Klassifikationsproblem handelt. Z.B. wollen wir basierend auf einem Bild einer von Hand geschriebenen Zahl vorhersagen, ob es sich um eine 0, 1, 2, … oder 9 handelt (MNIST). Dabei sind die 10 möglichen Output Werte (die Zahlen zwischen 0 und 9) nicht voneinander unabhängig. In diesem Fall spricht man von einem Multi-Class Problem. Die Architektur eines solchen Multi-Class Problems mit drei möglichen Klassen ist in folgender Abbildung dargestellt:

Es gibt eine zusätzliche Komponente im Vergleich zum ANN für das Regressionsproblem, das wir oben angeschaut haben, und zwar benötigen wir einen sogenannten Softmax Layer. Dieser stellt sicher, dass die gewichteten Summen aus dem Output Layer in Wahrscheinlichkeiten transformiert werden und zwar so, dass die Summe über alle Wahrscheinlichkeiten 1 ergibt.

Die gewichtete Summe für das erste Output Neuron bezeichnen wir wie oben als \(z_1^{(2)}\). Die Softmax Funktion für dieses erste Output Neuron sieht dann wie folgt aus:

\[ \begin{aligned} \sigma(z_1^{(2)}) &= \frac{e^{z_1^{(2)}}}{\sum_{j=1}^{K} e^{z_j^{(2)}}}\\ &= \frac{e^{z_1^{(2)}}}{e^{z_1^{(2)}} + e^{z_2^{(2)}} + e^{z_3^{(2)}}} \end{aligned} \]

Sie sehen, dass alle gewichteten Summen aus dem Output Layer exponiert werden, z.B. \(e^{z_1^{(2)}}\). Dadurch werden potenziell negative gewichtete Summen positiv gemacht. Durch das Exponieren wird die grösste gewichtete Summe zur dominanten Komponente. Das ist auch der Grund für den Namen Softmax: es handelt sich in einem gewissen Sinne um eine sanfte (softe) Annäherung an die Max-Funktion. Folgende Aufgabe hilft beim Verständnis:

Preprocessing der Daten

Nun laden wir MNIST direkt aus dem keras Package mit der Funktion dataset_mnist(). Danach führen wir die Preprocessing Schritte durch, die wir bereits weiter oben besprochen haben.

# Lade MNIST Daten direkt aus Keras
mnist <- dataset_mnist()

# Entpacke die Daten aus Liste
X_train <- mnist$train$x
y_train <- mnist$train$y
X_test <- mnist$test$x
y_test <- mnist$test$y

# Transformiere Input-Daten zu 2-D Matrix
dim(X_train) <- c(60000, 28 * 28)
dim(X_test) <- c(10000, 28 * 28)

# Skaliere Input-Daten
X_train <- X_train / 255
X_test <- X_test / 255

Unsere Zielvariable enthält ja bekanntlich die Zahlen 0 bis 9, es handelt sich also um ein Multi-Class Problem. Wir werden dem Deep Learning Modell die Zielvariable one-hot-encoded übergeben müssen. Das können wir bereits hier mit der Funktion to_categorical() vorbereiten.

# One-Hot-Encoding für Zielvariable
y_train <- to_categorical(y_train, 10)
y_test <- to_categorical(y_test, 10)

# Schauen wir uns an, wie der Output des One-Hot-Encodings ausschaut
head(y_train)

     [,1] [,2] [,3] [,4] [,5] [,6] [,7] [,8] [,9] [,10]
[1,]    0    0    0    0    0    1    0    0    0     0
[2,]    1    0    0    0    0    0    0    0    0     0
[3,]    0    0    0    0    1    0    0    0    0     0
[4,]    0    1    0    0    0    0    0    0    0     0
[5,]    0    0    0    0    0    0    0    0    0     1
[6,]    0    0    1    0    0    0    0    0    0     0

Sie sehen, dass jede Zeile in obigem Output einer Beobachtung entspricht. Die erste Zeile entspricht einer 5 (Achtung: es sieht aus als wäre es eine 6, aber das Indexing beginnt leider in R immer bei 1, weshalb die erste Spalte den Nullen entspricht, die zweite Spalten den Einsen, usw.).

Erstes Modell

Nun initialisieren wir unser ANN Modell mit der Keras Funktion keras_model_sequential(). Danach fügen wir die Layers des ANN mithilfe des Pipe Operators %>% schrittweise hinzu.

Der erste Layer ist ein Hidden Layer: wir definieren, dass wir 100 Neurons wollen und für die Aktivierungsfunktion verwenden wir ReLU. Mit dem Argument input_shape = c(784) sagen wir dem Hidden Layer, dass der Input Layer 784 (+1) Neurons enthält.

Der zweite Layer ist ein weiterer Hidden Layer mit 50 Neurons und ebenfalls einer ReLU Aktivierungsfunktion.

Der letzte Layer ist der Output Layer, der zwingend 10 Neurons haben muss, da wir ja 10 mögliche Kategorien in der Zielvariable haben (die Zahlen 0 - 9). Die Aktivierungsfunktion im Output Layer ist Softmax, da die 10 Wahrscheinlichkeiten sich auf 1 summieren sollen.

# Wir initialisieren nun ein sequentielles Modell, in dem wir die Layers
# sequenziell hinzufügen werden.
ann1 <- keras_model_sequential()

# Hier werden die zwei Hidden Layers und der Output Layer hinzugefügt.
ann1 %>%
  layer_dense(units = 100, activation = 'relu', input_shape = c(784)) %>%
  layer_dense(units = 50, activation = 'relu') %>%
  layer_dense(units = 10, activation = 'softmax')

Mit dem summary() Befehl können wir uns die Architektur unseres Modells anschauen:

# Wir überprüfen die Architektur
summary(ann1)

Model: "sequential_1"
________________________________________________________________________________
 Layer (type)                       Output Shape                        Param #
================================================================================
 dense_1 (Dense)                    (None, 100)                         78500
 dense_2 (Dense)                    (None, 50)                          5050
 dense_3 (Dense)                    (None, 10)                          510
================================================================================
Total params: 84060 (328.36 KB)
Trainable params: 84060 (328.36 KB)
Non-trainable params: 0 (0.00 Byte)
________________________________________________________________________________

Wir sehen, dass unser Modell zwischen dem Input Layer und dem ersten Hidden Layer insgesamt 78’500 Gewichte trainieren wird. Wie kommt man auf diese Zahl? Wir haben 784 Neurons im Input Layer und 100 Neurons im Hidden Layer und jedes Paar von Neurons in den beiden Layers ist durch ein Gewicht verknüpft. Das heisst, wir haben schon mal \(784 \cdot 100 = 78'400\) Gewichte. Die restlichen 100 Gewichte sind die Konstanten, dargestellt durch die Pfeile vom 1-Neuron im Input-Layer zu allen Neurons im Hidden Layer.

Nun kommt der Schritt, in dem wir das Modell kompilieren. Konkret heisst das: wir definieren, wie es trainiert werden soll (das Training passiert hier aber noch nicht). Wir definieren die Kostenfunktion, hier wählen wir "categorical_crossentropy", eine Erweiterung des Log-Loss auf das Multi-Class Problem. Der Optimieralgorithmus heisst Adam und ist eine Erweiterung des Gradient Descents, den ihr bereits kennt. Als Gütemass wählen wir die Accuracy, da die Verteilung der 10 Zahlen schön balanced ist.

# Mit 'compile()' spezifizieren wir, wie das Modell gefittet werden soll.
ann1 %>%
  compile(
    loss = "categorical_crossentropy",
    optimizer = "adam",
    metrics = c("accuracy")
    )

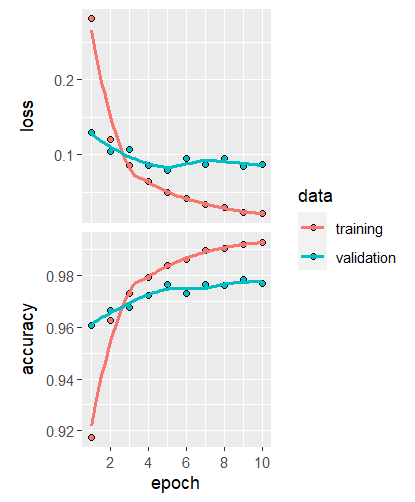

Nun fitten (oder trainieren) wir unser erstes Deep Learning Modell! Dazu rufen wir die fit() Funktion auf und übergeben die Trainingsdaten sowie die Zielvariable (im one-hot-encoded Format). Mit epochs = 10 definieren wir, dass der ganze Trainingsdatensatz insgesamt 10 Mal durch das Netzwerk hindurchgeschleust wird, um die Gewichte zu optimieren. Dabei wird bei jedem Forward- und Backward-Pass über das Netzwerk nur ein sogenannter Mini-Batch von 32 Beobachtungen durch das Netzwerk geschickt. Mit validation_split = 0.1 definieren wir, dass 10% des Trainingsdatensatzes nicht verwendet werden, damit wir Beobachtungen haben, um den Grad des Overfittings abzuschätzen.

Wichtig: Wir können auch in Deep Learning Modellen Gewichte (Achtung, hier sind nicht die Parameter des Modells gemeint) verwenden, um gewissen Beobachtungen während des Trainings mehr oder weniger Gewicht zu geben. Wie das funktionieren würde, findet ihr hier.

# Nun trainieren wir das Modell
history <- ann1 %>%
  fit(X_train, y_train, epochs = 10, batch_size = 32, validation_split = 0.1)

Epoch 1/10
1688/1688 [==================] - 7s 4ms/step - loss: 0.2809 - accuracy: 0.9174 - val_loss: 0.1299 - val_accuracy: 0.9608
Epoch 2/10
1688/1688 [==================] - 7s 4ms/step - loss: 0.1201 - accuracy: 0.9628 - val_loss: 0.1043 - val_accuracy: 0.9665
Epoch 3/10
1688/1688 [==================] - 7s 4ms/step - loss: 0.0852 - accuracy: 0.9731 - val_loss: 0.1063 - val_accuracy: 0.9678
Epoch 4/10
1688/1688 [==================] - 7s 4ms/step - loss: 0.0649 - accuracy: 0.9792 - val_loss: 0.0858 - val_accuracy: 0.9723
Epoch 5/10
1688/1688 [==================] - 8s 4ms/step - loss: 0.0498 - accuracy: 0.9838 - val_loss: 0.0791 - val_accuracy: 0.9765
Epoch 6/10
1688/1688 [==================] - 6s 4ms/step - loss: 0.0422 - accuracy: 0.9864 - val_loss: 0.0945 - val_accuracy: 0.9732
Epoch 7/10
1688/1688 [==================] - 5s 3ms/step - loss: 0.0337 - accuracy: 0.9896 - val_loss: 0.0865 - val_accuracy: 0.9765
Epoch 8/10
1688/1688 [==================] - 5s 3ms/step - loss: 0.0295 - accuracy: 0.9904 - val_loss: 0.0947 - val_accuracy: 0.9762
Epoch 9/10
1688/1688 [==================] - 5s 3ms/step - loss: 0.0233 - accuracy: 0.9921 - val_loss: 0.0845 - val_accuracy: 0.9787
Epoch 10/10
1688/1688 [==================] - 6s 3ms/step - loss: 0.0215 - accuracy: 0.9929 - val_loss: 0.0866 - val_accuracy: 0.9772

Der Fortschritt des Modell Fitting Prozesses wird in der R Konsole (wie oben) dargestellt. Da wir den Modell Fitting Prozess auch im Objekt history gespeichert haben, können wir den Fortschritt plotten:

# Plots des Lernoutputs
plot(history, smooth = TRUE)

Wir sehen sowohl den Wert der Kostenfunktion als auch den Wert der Accuracy über die Trainingsepochen. Wichtig: wie beurteilen wir, ob ein Overfitting stattgefunden hat?

• Wenn die rote Trainingskurve im oberen Plot weit unter der blauen Kurve oder im unteren Plot weit über der blauen Kurve liegt, dann sind wir im Overfitting Bereich.

Das ist hier klar der Fall. Auf dem Validierungsdatensatz ist relativ bald keine klare Verbesserung mehr ersichtlich. Wir müssen also das Modell verbessern, damit es nicht mehr zu Overfitting kommt.

Zweites Modell

Wir werden hier zwei Techniken verwenden, um das Overfitting zu vermeiden: Dropout Learning und Early Stopping. Wir haben das Dropout Learning weiter oben bereits kennen gelernt. Sie sehen in unten stehendem Code, dass in den beiden Hidden Layers je 20% zufällig ausgewählte Neurons während des Trainings ignoriert werden. Falls das Overfitting sehr stark ist, dann könnte hier auch eine höhere Prozentzahl gewählt werden. Ansonsten ist das Modell dasselbe wie vorher.

# Wir initialisieren nun ein sequentielles Modell, in dem wir die Layers
# sequenziell hinzufügen werden.
ann2 <- keras_model_sequential()

# Hier werden die Hidden Layers, die Dropout Layers und der Output Layer hinzugefügt.
ann2 %>%
  layer_dense(units = 100, activation = 'relu', input_shape = c(784)) %>%
  layer_dropout(0.2) %>%
  layer_dense(units = 50, activation = 'relu') %>%
  layer_dropout(0.2) %>%
  layer_dense(units = 10, activation = 'softmax')

# Mit 'compile()' spezifizieren wir, wie das Modell gefittet werden soll.
ann2 %>%
  compile(
    loss = "categorical_crossentropy",
    optimizer = "adam",
    metrics = c("accuracy")
  )

Nun bereiten wir die zweite Technik zur Vermeidung des Overfittings vor, nämlich Early Stopping. Die Technik wurde von Geoffrey Hinton (einem Übervater des Deep Learnings) erfunden und er hat die Technik einmal einen “beautiful free lunch” genannt. Die Technik des Early Stoppings ist nämlich erstaunlich einfach: wir stoppen das Training sobald der Loss bzw. die Accuracy auf dem Validierungsdatensatz nicht mehr weiter sinkt, denn wenn wir nun weiter trainieren, dann kommen wir in den Overfitting Bereich.

In der Praxis kann Early Stopping in Keras mit sogenannten Callbacks implementiert werden, was wir im folgenden Code Fenster machen. Das Argument patience = 5 bedeutet, dass wir sobald der Validierungsloss nicht mehr weiter sinkt, noch 5 Epochen lang Geduld haben und schauen, ob er weiter sinkt. Wenn er nach diesen 5 Epochen nicht weiter gesunken ist, dann stoppen wir das Training. Mit restore_best_weights = TRUE werden am Schluss nur die Gewichte des insgesamt besten Modells gespeichert.

# Early stopping callback
early_stopping_cb <- callback_early_stopping(patience = 5, restore_best_weights = TRUE)

Nun trainieren wir das neue Modell. Wir setzen nun eine relativ hohe Zahl Epochen, weil wir der fit() Funktion eben auch den Early Stopping Callback mitgeben. Das heisst, es ist unwahrscheinlich, dass wir hier wirklich 30 Epochen lang trainieren werden.

# Nun trainieren wir das Modell
history <- ann2 %>%
  fit(X_train, y_train, epochs = 30, batch_size = 32, validation_split = 0.1, callbacks = early_stopping_cb)

Epoch 1/30
1688/1688 [===================] - 7s 4ms/step - loss: 0.3938 - accuracy: 0.8821 - val_loss: 0.1225 - val_accuracy: 0.9647
Epoch 2/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.1885 - accuracy: 0.9441 - val_loss: 0.0917 - val_accuracy: 0.9732
Epoch 3/30
1688/1688 [===================] - 5s 3ms/step - loss: 0.1530 - accuracy: 0.9542 - val_loss: 0.0812 - val_accuracy: 0.9760
Epoch 4/30
1688/1688 [===================] - 5s 3ms/step - loss: 0.1275 - accuracy: 0.9611 - val_loss: 0.0780 - val_accuracy: 0.9763
Epoch 5/30
1688/1688 [===================] - 5s 3ms/step - loss: 0.1137 - accuracy: 0.9660 - val_loss: 0.0761 - val_accuracy: 0.9787
Epoch 6/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.1020 - accuracy: 0.9690 - val_loss: 0.0774 - val_accuracy: 0.9770
Epoch 7/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0957 - accuracy: 0.9710 - val_loss: 0.0747 - val_accuracy: 0.9770
Epoch 8/30
1688/1688 [===================] - 7s 4ms/step - loss: 0.0922 - accuracy: 0.9719 - val_loss: 0.0713 - val_accuracy: 0.9795
Epoch 9/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0821 - accuracy: 0.9745 - val_loss: 0.0785 - val_accuracy: 0.9792
Epoch 10/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0790 - accuracy: 0.9754 - val_loss: 0.0771 - val_accuracy: 0.9812
Epoch 11/30
1688/1688 [===================] - 7s 4ms/step - loss: 0.0779 - accuracy: 0.9761 - val_loss: 0.0708 - val_accuracy: 0.9807
Epoch 12/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0718 - accuracy: 0.9771 - val_loss: 0.0746 - val_accuracy: 0.9797
Epoch 13/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0687 - accuracy: 0.9785 - val_loss: 0.0677 - val_accuracy: 0.9810
Epoch 14/30
1688/1688 [===================] - 7s 4ms/step - loss: 0.0650 - accuracy: 0.9801 - val_loss: 0.0730 - val_accuracy: 0.9815
Epoch 15/30
1688/1688 [===================] - 7s 4ms/step - loss: 0.0638 - accuracy: 0.9802 - val_loss: 0.0659 - val_accuracy: 0.9810
Epoch 16/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0609 - accuracy: 0.9808 - val_loss: 0.0776 - val_accuracy: 0.9807
Epoch 17/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0587 - accuracy: 0.9819 - val_loss: 0.0777 - val_accuracy: 0.9803
Epoch 18/30
1688/1688 [===================] - 6s 3ms/step - loss: 0.0558 - accuracy: 0.9817 - val_loss: 0.0765 - val_accuracy: 0.9802
Epoch 19/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0553 - accuracy: 0.9816 - val_loss: 0.0799 - val_accuracy: 0.9820
Epoch 20/30
1688/1688 [===================] - 6s 4ms/step - loss: 0.0568 - accuracy: 0.9816 - val_loss: 0.0831 - val_accuracy: 0.9797

Wir sehen, dass das Training nach 20 Epochen gestoppt wurde. Tatsächlich war der Validierungsloss nach Epoche 15 am tiefsten (0.0659) und hat sich in den nächsten 5 Epochen nur wieder erhöht.

Schauen wir uns nochmal kurz die bekannten Kurven an, die wir mit plot(history, smooth = TRUE) generieren können:

Das sieht nun viel besser aus. Auf der Höhe von Epoche 15 sind die beiden Loss Kurven und die beiden Accuracy Kurven nun sehr nahe beieinander. Wir machen kein Overfitting und sind nun zufrieden mit diesem Modell.

Finales Modell evaluieren

Nachdem wir das Modell trainiert haben, können wir uns die optimalen Gewichte anschauen, indem wir sie mit get_weights() aus dem Modellobjekt ann2 extrahieren. Das Objekt trained_weights ist eine Liste mit 6 Elementen. Überlegt euch kurz, ob die Dimensionen der 6 Elemente in der Liste Sinn machen.

# Optimale Gewichte anschauen
trained_weights <- ann2 %>%
  get_weights()

Mit evaluate() können wir das Modell auf dem Testset evaluieren.

# Evaluation Testset Performance
ann2 %>%
  evaluate(X_test, y_test, verbose = 0)

      loss   accuracy
0.08615529 0.97810000

Wir kriegen sowohl den Wert der Kostenfunktion (auf dem Testset) als auch die Accuracy. Ihr seht, dass wir aktuell knapp 98% aller Bilder korrekt klassifizieren!

Wir können nun die Vorhersagen für alle Beobachtungen im Testset rechnen (mit predict()).

# Vorhersagen auf Testset
pred_test <- ann2 %>%
  predict(X_test)

# Erste Zeile
head(pred_test, 1)

             [,1]         [,2]         [,3]         [,4]         [,5]         [,6]         [,7]      [,8]         [,9]        [,10]
[1,] 6.685255e-13 5.311204e-10 8.525921e-08 5.529179e-09 5.470584e-12 1.843249e-10 1.825414e-17 0.9999895 3.462339e-11 1.033705e-05

Das Modell gibt uns für jede Beobachtung (hier die erste) 10 Wahrscheinlichkeiten (Spalten) zurück, eine für jede mögliche Zahl 0 - 9. Dabei muss beachtet werden, dass die Wahrscheinlichkeiten in der ersten Spalte (mit [,1] bezeichnet) den Wahrscheinlichkeiten für die Zahl 0 entsprechen, etc.

Wir können aus diesen 10 Wahrscheinlichkeiten die harten Vorhersagen mit apply() ableiten. Wir rechnen am Schluss - 1, da wie bereits erwähnt der Index 1 der Zahl 0 entspricht, der Index 2 der Zahl 1, usw.

# Harte Vorhersagen auf Testset
.pred_class <- apply(pred_test, 1, which.max) - 1

# Wahre Werte Testset
truth <- apply(y_test, 1, which.max) - 1

Nun haben wir die Zutaten, um eine Konfusionsmatrix zu rechnen. Hier bietet es sich an, die Zellen der Matrix mit ggplot2 visuell darzustellen:

# Konfusionsmatrix
bind_cols(.pred_class = .pred_class, truth = truth) %>%
  mutate_all(factor, levels = 0:9, labels = 0:9) %>%
  group_by(.pred_class, truth) %>%
  count() %>%
  ggplot(aes(x = truth, y = .pred_class, fill = n)) +
  geom_tile() +
  theme_bw() +
  coord_equal() +
  scale_fill_distiller(palette = "Greens", direction = 1) +
  guides(fill = "none") +
  geom_text(aes(label = n)) +
  theme(panel.grid.major = element_blank(), panel.grid.minor = element_blank())

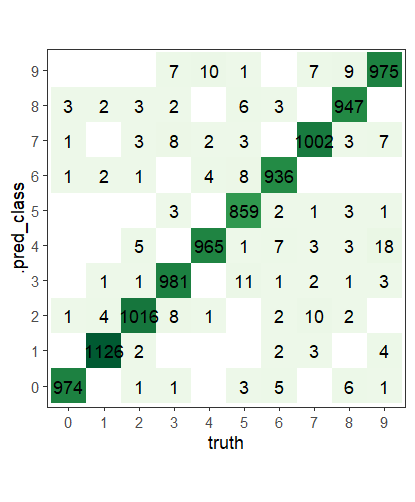

Es kann sein, dass die Zahlen, die ihr kriegt für die Konfusionsmatrix von denjenigen in obiger Abbildung abweichen. Der Grund hierfür ist, dass ein Modell durch die zufällige Initialisierung der Gewichte jedes Mal etwas anders trainiert wird und dementsprechend auch leicht andere Vorhersagen (und Fehler) macht. In oben abgebildeter Konfusionsmatrix machen wir zum Beispiel 18 Mal den Fehler, eine 9 als eine 4 vorherzusagen. Mit unten stehendem Code können wir uns die Bilder, welche eine 9 darstellen aber als 4 klassifiziert wurden, anschauen. Abgebildet ist nur ein Beispielsbild.

# Definiere Grauabstufungen
grays <- rgb(red = (0:255)/255, blue = (0:255)/255, green = (0:255)/255)

# Falsche Bilder anschauen
for (x in which(truth == 9 & .pred_class == 4)) {

  # Wir indexen das falsche Bild
  im <- X_test[x, ]

  # Transformation in eine Matrix
  dim(im) <- c(28, 28)

  # Bild anzeigen
  heatmap(im, Rowv = NA, Colv = NA, revC = T, col = grays, scale = "none")

}

Es ist hier tatsächlich auch von Auge schwierig zu entscheiden, ob es sich um eine 9 oder eine 4 handelt.

Am Schluss können wir unser Modell im HDF5 Dateiformat abspeichern. Dieses Format erlaubt es Webapplikationen, das Modell zu laden und für Vorhersagen zu verwenden. Gespeichert wird die Architektur des Modells, alle Hyperparameter und selbstverständlich die optimalen Parameterwerte (Gewichte).

# Modell speichern
save_model_hdf5(ann, 'my_model.h5')

# Clean-up Environment
rm(list = ls())

# Modell wieder laden
ann <- load_model_hdf5('my_model.h5')
